Ce face ca materialele auxiliare să fie critice pentru sistemele de conducte?

În sistemele de conducte industriale, Seria de materiale auxiliare nu sunt accesorii opționale, ci componente de bază care asigură integritatea etanșării sistemului, stabilitatea și fiabilitatea pe termen lung. De la garnituri cu flanșă și conectori flexibili până la cleme de țeavă, duze și fitinguri mecanice, aceste materiale auxiliare au un impact direct asupra capacității de presiune a conductei, compatibilitatea cu mediile și ciclurile de întreținere. Conform datelor din practica inginerească, aproximativ 80% din incidentele de scurgere din conducte provin din selecția necorespunzătoare a materialelor auxiliare sau din instalarea incorectă , mai degrabă decât defecte ale materialului principal al conductelor în sine. Prin urmare, configurarea științifică a seriei de materiale auxiliare este pasul principal în asigurarea funcționării în siguranță a sistemelor de conducte industriale în procesarea chimică, tratarea apei, fabricarea farmaceutică și aplicațiile conexe.

Seria de garnituri cu flanșă: Prima linie de apărare pentru sistemele de etanșare

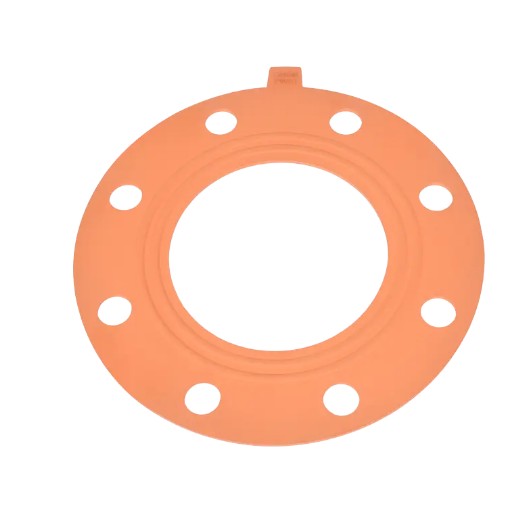

Garniturile cu flanșă sunt elemente critice de etanșare la îmbinările conductelor care împiedică scurgerea mediului. În funcție de compoziția materialului și de condițiile de funcționare, tipurile obișnuite de garnituri cu flanșă includ EPDM (etilen propilen dien monomer), FPM (cauciuc fluorocarbon) și garnituri compozite EPDM PTFE, fiecare potrivită pentru diferite intervale de temperatură și medii chimice.

Compararea performanțelor principalelor materiale pentru garnituri

Sistemul de specificații și elementele esențiale de selecție

Sistemul de specificare a garniturii de flanșă urmează standardele de diametru nominal (DN), cu specificații comune inclusiv DN15 (D20), DN20 (D25), DN25 (D32), DN32 (D40) , acoperind aplicatii multiple de la presiune joasa la presiune ridicata. Selecția ar trebui să se concentreze pe următoarele trei dimensiuni:

• Compatibilitate media: La transportul acizilor sau alcalinelor puternice, sunt preferate garniturile compozite PTFE; pentru sistemele de apă standard, garniturile EPDM pot fi folosite pentru a reduce costurile.
• Potrivirea temperaturii și a presiunii: Când temperatura de funcționare depășește 150°C sau presiunea depășește PN16, trebuie selectate garnituri metalice FPM sau spiralate pentru a preveni îmbătrânirea și defectarea cauciucului.
• Configurația feței flanșei: Flanșele cu față înălțată (RF) se potrivesc cu garniturile plate, în timp ce flanșele tată și femela (MFM) necesită garnituri cu inel de localizare pentru a preveni dezalinierea instalării.

Seria de conectori flexibili: Componente cheie pentru absorbția vibrațiilor și a deplasării termice

Între echipamentele de pompă și sistemele de conducte, conectorii flexibili îndeplinesc funcția critică de absorbție a vibrațiilor mecanice și de compensare a expansiunii și contracției termice. Conectorii flexibili cu flanșă PPH (Polypropylene Homopolymer), cu rezistența lor chimică excelentă, au devenit configurații standard pentru sistemele de conducte chimice.

Diferențele de aplicație între conectorii flexibili concentrici și excentrici

Conectorii flexibili cu flanșă concentrică sunt potriviți pentru conexiuni în linie dreaptă cu diametre identice ale țevilor, absorbind eficient deplasare axială de 10-15 mm . Pe de altă parte, conectorii flexibili cu flanșă cu reductor excentric sunt utilizați pentru tranziții între diferite diametre de țeavă, cu specificații comune, cum ar fi D40×32, D50×32, D50×40, D63×32, D63×40 , menținând funcționalitatea de tamponare flexibilă în timp ce se realizează tranziții de diametru.

Avantajele tehnice ale conectorilor flexibili PPH

• Rezistența la coroziune chimică: Materialul PPH poate rezista la majoritatea mediilor chimice într-un interval de pH de 1-14, potrivit pentru decapare, galvanizare, tratare a apelor reziduale și alte medii foarte corozive.
• Performanța temperaturii: Temperatura de funcționare continuă până la 100°C, cu toleranță pe termen scurt de până la 110°C, îndeplinind cerințele generale de transport al fluidului cald industrial.
• Rezistenta mecanica: Rezistență la tracțiune de 25 MPa și rezistență la curgere de 22 MPa, asigurând nicio rupere sau deformare în timpul testării hidrostatice la de 1,5 ori presiunea nominală.
• Durata de viata: În condiții standard de funcționare, conectorii flexibili PPH sunt proiectați pentru o durată de viață de peste 50 de ani, reducând semnificativ frecvența de întreținere a sistemului.

Seria de cleme de țevi și fitinguri mecanice: suport fundamental pentru fixarea conductelor și întreținerea echipamentelor

Clemele pentru conducte sunt elemente de fixare indispensabile în instalarea conductei, care servesc la limitarea deplasării conductei, la distribuirea uniformă a forțelor de sprijin și la prevenirea balansării conductei cauzate de impactul fluidului. Clemele pentru țevi PPH au aceeași rezistență chimică ca și corpul țevii în sine, evitând problemele de coroziune electrochimică întâlnite în mod obișnuit cu clemele metalice.

Specificații cleme de țeavă și capacitatea portantă

Seria de cleme acoperă întreaga gamă de diametre de la DN15 (D20) până la DN50 (D63) , cu structuri de fixare sau de strângere cu șuruburi. Luând ca exemplu clema de țeavă DN32, capacitatea sa portantă standard nu este mai mică decât 500N , capabil să reziste forțelor dinamice de impact generate atunci când viteza de curgere a fluidului intern atinge 4,5 m/s. În scenariile de instalare paralelă a conductelor cu mai multe straturi, se recomandă o strategie de aranjare stratificată, cu distanța dintre straturi menținută la ≥150mm pentru a facilita operațiunile de întreținere.

Valoarea funcțională a fitingurilor mecanice

Mânerele de tragere și fitingurile din seria balamalei sunt utilizate în principal pentru mecanismele de deschidere pe carcasele echipamentelor și capacele porturilor de inspecție. Balamalele rezistente, fabricate din PP armat cu fibră de sticlă, oferă o capacitate portantă de 80-120 kg , potrivit pentru aplicații deschise/închise frecvent, cum ar fi echipamente mari de filtrare și cămine de vizitare a reactoarelor. Balamalele mici sunt potrivite pentru scenarii de încărcare ușoară, cum ar fi cutii de instrumente și dulapuri de control, cu o distanță standard între orificiile de montare de 25mm×40mm , compatibil cu dimensiunile standard de decupaj din tablă.

Seria de duze spiralate: Elemente de bază pentru transfer și distribuție eficientă a masei

Duzele spiralate transformă lichidul în pulverizări cu con gol sau con solid printr-o structură unică de ghidare a fluxului în spirală, utilizată pe scară largă în sistemele de spălare cu gaz, răcire, sprinklere de protecție împotriva incendiilor și turnuri de reacție chimică. Caracteristica lor cea mai notabilă este capacitate excepțională anti-înfundare , cu diametre de trecere a fluxului de până la 3 ori diametrul de ieșire a duzei, făcându-le potrivite pentru sistemele de circulație a apei care conțin particule în suspensie.

Sistem de parametri tehnici pentru duze spiralate

Materialul duzei și starea de funcționare potrivire

Corpurile duzei spiralate sunt de obicei realizate din PPH sau polipropilenă armată cu fibră de sticlă, cu inserții ceramice sau din oțel inoxidabil 316L pentru miezul duzei. În sistemele de desulfurare a gazelor de ardere (FGD), unde ajunge la conținutul solid de șlam 15%-20% , trebuie selectate duze spiralate fără diametru redus cu flux complet, asigurând diametrul minim de trecere ≥15mm. În sistemele de apă ultrapură cu semiconductor, duzele din PTFE sunt necesare pentru a se asigura că conținutul de ioni extractibili rămâne sub 0,1 ppb .

Seria de armături colorate: soluții practice pentru managementul identificării și vizualizarea sistemului

Fitingurile de țevi colorate folosesc culori diferite pentru a distinge tipurile de medii sau fluxurile de proces, servind ca un mijloc eficient de îmbunătățire a eficienței managementului sistemului de țevi. În instalațiile industriale mari, codarea color standardizată poate scurta timpii de răspuns la întreținere cu 30%-40% și reduce semnificativ riscurile de funcționare greșită.

Standarde industriale de codificare a culorilor recomandate

• verde: Apa de racire de proces, sisteme de circulatie a apei
• Albastru: Aer comprimat, sisteme de aer instrumental
• Galben: Livrare chimică, conducte medii acide și alcaline
• Roșu: Apa de protectie impotriva incendiilor, sisteme de abur la temperatura ridicata
• Gri/Negru: Sisteme de drenaj, de tratare a gazelor de evacuare
• Alb/Transparent: Apă ultrapură, mediu alimentar

Materialul de bază al fitingurilor colorate rămâne PPH standard, cu culori încorporate în stratul de suprafață prin procese de coextrudare sau turnare prin injecție, de obicei la o grosime de 0,5-1,0 mm , fără a afecta rezistența corpului fitingului sau rezistența chimică. Trebuie remarcat faptul că în zonele cu expunere puternică la UV în aer liber, ar trebui selectat un masterbatch de culoare stabilizat la UV pentru a preveni estomparea culorii care ar putea compromite eficacitatea identificării.

Integrarea sistemului și strategia de selecție

Selecția de Seria de materiale auxiliare nu trebuie efectuate izolat, ci proiectate în coordonare cu sistemul principal de conducte. Următoarele sunt strategii de selecție dovedite din practica de inginerie:

Metoda de analiză a costului total al ciclului de viață

Atunci când se compară soluțiile de materiale auxiliare, atenția nu ar trebui să se limiteze doar la costurile inițiale de achiziție; ar trebui calculat costul total al ciclului de viață (LCC). Luând ca exemplu conductele chimice DN50, deși costul inițial al garniturilor compozite EPDM PTFE este de aproximativ cu 40% mai mare decât garniturile standard EPDM, în condiții de funcționare foarte corozive, ciclul lor de înlocuire se extinde de la 6 luni la peste 3 ani, reducând costurile cuprinzătoare de întreținere cu mai mult de 60% .

Verificarea matricei de compatibilitate

Stabilirea unei matrice de compatibilitate media-material este un pas critic în evitarea erorilor de selecție. De exemplu, atunci când transportul înălbitor care conține clor (concentrație de hipoclorit de sodiu > 10%), garniturile EPDM suferă îmbătrânire și fisurare rapidă, necesitând în schimb materiale PTFE sau FPM. În sistemele de apă caldă peste 80°C, viteza de setare a compresiei FPM (<15%) este semnificativ superioară EPDM (>25%), asigurând fiabilitatea etanșării pe termen lung.

Standardizare și optimizare a inventarului

Se recomandă standardizarea specificațiilor materialelor auxiliare la patru diametre de bază— DN15, DN25, DN50, DN100 —acoperă peste 80% din scenariile de aplicare. Prin reducerea varietatea specificațiilor, costurile de stocare a pieselor de schimb pot fi reduse cu 35%-50% , scurtând în același timp timpul de mobilizare a materialului în timpul reparațiilor de urgență. Pentru cerințe non-standard în condiții speciale de funcționare, este recomandabil să rezervați a 10%-15% raport de personalizare pentru a asigura flexibilitate în proiectarea sistemului.
