Ce supapă de plastic ar trebui să alegeți: diafragmă PTFE vs supapă cu bilă UPVC?

În seria de supape din plastic selecție, Supapele cu diafragmă din PTFE oferă performanțe optime de etanșare pentru medii foarte corozive , în timp ce Supapele cu bilă UPVC oferă o eficiență a costurilor și o capacitate de debit superioară . Aceste două tipuri nu sunt simple înlocuilari, ci soluții complementare adaptate la diferite condiții de funcționare. Supapele cu diafragmă excelează în aplicațiile semiconductoare și fotovoltaice ultra-pure, în timp ce supapele cu bilă sunt mai potrivite pentru sisteme cu debit mare și presiune joasă, cum ar fi tratarea apei și irigarea agricolă.

Traiectoria globală de creștere a pieței valvelor din plastic

Piața serii de supape din plastic se confruntă cu o expansiune rapidă. Datele din industrie indică faptul că piața globală a supapelor de irigare din plastic a crescut de la 1,009 miliarde USD în 2021 to 1,450 miliarde USD în 2025 , și se preconizează că va ajunge 2,997 miliarde USD până în 2033 , reprezentând o rată de creștere anuală compusă (CAGR) de 9,5% din 2025 până în 2033. Această creștere este determinată în primul rând de cererile de transfer de medii ultra-pure în producția de semiconductori, industriile fotovoltaice și sectoarele de tratare a apei municipale.

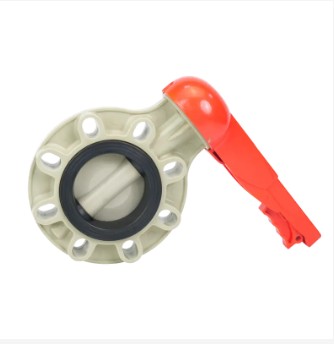

Prin segmentarea materialului, supapele fabricate din polimeri PVC, CPVC, PP și PTFE domină piața. Supapele cu bilă, supapele cu diafragmă, supapele fluture și supapele de reținere constituie cele patru categorii de bază ale seriei de supape din plastic, care acoperă funcțiile de control pornire/oprire, reglare de precizie, reglare cu diametru mare și, respectiv, funcții de prevenire a returului.

Comparația caracteristicilor de bază ale produsului

Seria de supape din plastic cuprinde forme structurale multiple, cu supape cu diafragmă și robinete cu bilă formând limite tehnice distincte datorită scenariilor de aplicare diferite. Înțelegerea caracteristicilor lor de bază este o condiție prealabilă pentru o selecție corectă.

Supapă cu diafragmă PTFE: soluție de precizie care prioritizează etanșarea

Supapele cu diafragmă utilizează o diafragmă flexibilă ca element de închidere, cu mediile contactând doar corpul supapei și diafragma, creând o cale de curgere fără picioare moarte. Avantajele lor principale includ:

• Design fără scurgeri exterioare, fără nicio glandă de etanșare necesară, eliminând în mod fundamental potențialele căi de scurgere de-a lungul tijei
• Intervalul de temperatură al suportului -40°C până la 150°C (material PTFE), cu diafragme EPDM care se extind până la 250°C
• Rezistent la acizi și alcaline puternice, capabil de manipulare acid sulfuric 98%. și acid fluorhidric
• Structura de tip weir oferă un control excelent al clapetei cu un raport de turndown de 20:1

Supapă cu bilă UPVC: soluție economică care prioritizează fluxul

Supapele cu bilă realizează deschiderea și închiderea prin rotirea sferei, cu coeficienți de rezistență la curgere extrem de scăzuti care se apropie de secțiunile drepte ale țevii atunci când sunt complet deschise. Caracteristicile lor tehnice includ:

• Coeficient de rezistență la curgere de numai 0.05 , semnificativ mai mic decât 0,5 a supapelor cu diafragmă, reducând la minimum pierderile de presiune
• Acoperire cu diametrul nominal de la DN15 la DN300, cu avantaje clare în aplicațiile cu găuri mari
• Presiune de lucru până la 1,0 MPa , cu modele îmbunătățite disponibile pentru valori de presiune mai ridicate
• Deschidere/închidere rapidă la 90 de grade cu cuplu de operare scăzut, potrivit pentru telecomandă automată

Parametrii cheie de performanță unul lângă altul

Următorul tabel compară parametrii de bază ai acestor două produse din seria de supape din plastic dintr-o perspectivă inginerească, pe baza condițiilor standard de funcționare (temperatura mediului ambiant, mediu cu apă curată):

Scenarii de aplicare și orientări de selecție

Seria de supape din plastic selecția nu ar trebui să se bazeze doar pe un singur indicator de performanță, ci trebuie să integreze caracteristicile media, condițiile de operare și costurile totale ale ciclului de viață pentru o evaluare cuprinzătoare.

Când să acordați prioritate supapelor cu diafragmă PTFE

Supapele cu diafragmă sunt alegerea mai fiabilă atunci când sunt îndeplinite următoarele condiții:

• Mass-media sunt substanțe chimice de înaltă puritate sau suspensii încărcate cu particule care necesită contaminare zero, cum ar fi livrarea de acid fluorhidric în curățarea plachetelor semiconductoare
• Frecvență de operare scăzută (mai puțin decât 20 de cicluri pe zi ) pentru a prelungi durata de viață a diafragmei
• Instalații cu spațiu limitat, care necesită structuri ușoare (supapele cu diafragmă cântăresc numai 30% până la 40% de supape metalice)
• Este necesar un control precis al clapetei, cum ar fi dozarea chimică în băile de curățare cu acid fotovoltaic

Când să acordați prioritate supapelor cu bilă UPVC

Robinetele cu bilă oferă avantaje de neînlocuit în următoarele condiții:

• Sisteme cu debit mare, presiune joasă, care necesită o pierdere de presiune controlată în interior 0,01 MPa , cum ar fi liniile principale de alimentare cu apă municipală
• Operațiuni frecvente de ciclism (depășind 100 de cicluri pe zi ), unde rezistența la uzură a sferei este superioară
• Este necesară închiderea rapidă - supapele cu bilă complet deschise/închise cu Rotație de 90 de grade in mai putin de 2 secunde
• Cerințe cu alezaj mare (peste DN200), unde supapele cu bilă depășesc supapele cu diafragmă atât în ceea ce privește costul de producție, cât și performanța hidrodinamică

Aplicații tipice în industriile semiconductoare și de tratare a apei

Aplicațiile din seria de supape din plastic în producția de ultimă generație au evoluat de la roluri de sprijin la garanții critice ale procesului. Următoarele sunt două scenarii reprezentative:

Sisteme de apă ultrapură cu semiconductor

În producția de napolitane, puritatea apei ultrapure (UPW) afectează direct randamentul așchiilor. Supapele cu diafragmă PTFE sunt aplicate pe scară largă datorită caracteristicilor lor de zero contaminare:

• Control intrare/ieșire pt unități de osmoză inversă (RO). în sistemele cu apă deionizată
• Livrarea de măsurare precisă a acidului fluorhidric și acidului azotic în procesele de gravare umedă
• Reglarea presiunii de pulverizare în echipamentele de curățare a plachetelor, care necesită controlul fluctuației presiunii cu ±0,01 MPa

Astfel de aplicații necesită o curățenie extrem de ridicată a supapelor, necesitând de obicei fabricarea în condițiile camerei curate și conformitatea cu standardele de testare a materialelor extractibile FDA 177-1520/177-1550.

Tratarea Apelor Municipale și Industriale

Supapele cu bilă UPVC sunt implementate la o scară semnificativ mai mare în aplicațiile de tratare a apei:

• Aportul de apă brută și liniile de spălare contra filtrelor din stațiile de tratare a apei, unde supapele cu bilă de la DN150 la DN300 permit comutarea la al doilea nivel
• Sisteme de dozare chimică în stațiile de tratare a apelor uzate, cum ar fi livrarea alternativă de hipoclorit de sodiu și hidroxid de sodiu
• Sisteme de filtrare cu flux lateral al turnului de răcire, unde rezistența scăzută la debit a supapelor cu bilă poate reduce consumul de energie al pompei prin 8% până la 12%

Strategii de întreținere și management al ciclului de viață

Ciclurile de întreținere pentru seriile de supape din plastic afectează direct disponibilitatea sistemului. Cele două tipuri de supape prezintă diferențe semnificative în focalizarea întreținerii.

Elemente esențiale de întreținere a supapei cu diafragmă

Diafragma este o componentă de uzură; îmbătrânirea se manifestă sub formă de crăpare la suprafață sau degradare elastică. În serviciul de apă curată, durata de viață a diafragmei poate atinge 5 până la 10 ani ; în medii chimice, de obicei 2 până la 5 ani ; pentru șlamurile abrazive, poate fi necesară înlocuirea la fiecare 6 luni până la 2 ani . Inspecția vizuală este recomandată fiecare 6 luni , cu testarea integrității sigiliului fiecare 12 luni . Pașii cheie de înlocuire includ:

1. Închideți supapele din amonte și din aval și depresurizați la zero, confirmând izolarea sistemului
2. Scoateți șuruburile capotei, extrageți vechea diafragmă și curățați suprafețele de îmbinare
3. Verificați planeitatea suprafeței suportului diafragmei; abaterea trebuie să fie mai mică decât 0,05 mm
4. Instalați o nouă diafragmă și strângeți șuruburile în ordine diagonală, cu cuplu controlat 8–12 N·m
5. Efectuați teste de ciclu închis/deschis pentru a confirma scurgerea zero și funcționarea fără probleme

Elemente esențiale pentru întreținerea supapei cu bilă

Modul de defectare principal pentru supapele cu bilă este uzura scaunului care duce la scurgeri interne. Intervalele de întreținere se pot extinde până la 2 până la 3 ani , cu elemente cheie de inspecție, inclusiv:

• Zgârieturile suprafeței sferei depășesc 0,1 mm adâncimea necesită rectificare sau înlocuire
• Setarea compresiei scaunului este depășită 15% de grosimea originală declanșează înlocuirea
• Cuplu de operare a mânerului crescut anormal (depășind 15 N·m ) indică legarea internă care necesită demontare
• Îmbătrânirea inelului O se prezintă ca întărire sau fisurare a suprafeței; înlocuire preventivă fiecare 3 ani este recomandat

Tendințele industriei și evoluția tehnologiei

The seria de supape din plastic evoluează către modularitate, inteligență și hibridizare materială. Patru tendințe definitive modelează peisajul tehnologic actual:

În primul rând, progresele hibridizării materiale. Unii producători au crescut raporturile de armare cu fibră de sticlă la 30% , mărind rezistența la tracțiune a supapei cu bilă UPVC de la 50 MPa la 75 MPa menținând în același timp rezistența la coroziune. Supapele din material PVDF extind în continuare limitele de temperatură la 280°C , îndeplinind cerințele mai exigente ale proceselor chimice.

În al doilea rând, proliferarea rapidă a structurii de înlocuire. Proiectele de limită cu fixare rapidă pentru supapele cu diafragmă au redus timpul de înlocuire a etanșării de la 30 de minute până la 5 minute în structurile tradiționale, îmbunătățirea eficienței întreținerii prin 83% . Acest design acoperă acum întreaga serie de supape din plastic, reducând semnificativ timpul de oprire a liniei de producție.

În al treilea rând, soluții integrate de conectare. Design-urile compatibile pentru priza de fuziune termică și interfețele de conectare rapidă permit supapelor din plastic să fie încorporate direct în sistemele de conducte din plastic, reducând punctele de conectare a flanșei cu peste 60% și reducerea semnificativă a riscurilor de scurgere. În sistemele UPW cu semiconductori, acest design integrat poate reduce riscul de contaminare cu particule prin 90% .

În al patrulea rând, integrarea inteligentă a monitorizării. Seria de supape din plastic premium încep să integreze senzori de presiune și module de monitorizare a debitului, permițând diagnosticarea stării de la distanță prin interfețele DeviceNet sau Profinet. Precizia întreținerii predictive s-a îmbunătățit la peste 85% , extinzând și mai mult durata de viață a supapei și reducând timpul neplanificat.
