Relația dintre diametrul conductei, debitul, debitul, presiunea

În primul rând, debit = debit ×diametru interior al conductei× diametru interior al conductei ×π÷ 4; astfel încât debitul și debitul pot, practic, să descopere un alt parametru cunoscând unul.

Dar dacă se cunosc diametrul conductei D și presiunea din interiorul conductei P, se poate calcula debitul?

Răspunsul este: încă nu puteți găsi debitul și debitul fluidului din conductă. Vă imaginați că există o supapă la capătul țevii, iar când este închisă, există presiunea P în țeavă, iar debitul în țeavă este zero.

Deci, debitul în tub nu este determinat de presiunea din tub, ci de panta descendentă a presiunii din tub pe parcurs. Așadar, asigurați-vă că precizați lungimea țevii și care este diferența de presiune la ambele capete ale țevii pentru a găsi debitul și debitul țevii.

Dacă relația dintre presiune și debit într-o țeavă este direct proporțională din punct de vedere al analizei calitative, adică cu cât presiunea este mai mare, cu atât debitul este mai mare. Debitul este egal cu debitul înmulțit cu secțiunea. Pentru orice secțiune a țevii, presiunea vine de la un singur capăt, adică direcția presiunii este unidirecțională, iar atunci când este închisă la ieșire în direcția presiunii (supapa este închisă), fluidul din țeavă este într-o stare interzisă. Odată ce ieșirea este deschisă, debitul său este determinat de presiunea din conductă.

Pentru analiza cantitativă, este posibil să se instaleze un manometru, un debitmetru sau să se măsoare capacitatea de trecere prin intermediul experimentelor cu modele hidraulice. Pentru debitul conductei de presiune, acesta poate fi obținut și prin calcul, iar pașii de calcul sunt următorii:

1. Calculați rezistența specifică S a conductei. Dacă este o țeavă veche din fontă sau o țeavă veche de oțel, puteți utiliza formula lui Shevelev pentru a calcula rezistența specifică a conductei s=0,001736/d^5,3 sau utilizați s=10,3n2/d^5,33 pentru a calcula sau verifica tabelul relevant;

2. Determinați diferența de înălțime H=P/(ρg) între cele două capete ale conductei. Dacă există o cădere orizontală h (însemnând că capătul de pornire al conductei este cu h mai mare decât capătul), atunci H=P/(ρg) h

În formula: H: în m; P: este diferența de presiune la ambele capete ale conductei (nu presiunea la o anumită secțiune), P este în Pa;

3. Calculați debitul Q: Q = (H/sL)^(1/2)

4, debitul V=4Q/(3,1416 * d^2)

Unde: Q —— debit, în m^3/s;

H —— Diferența dintre capul apei la începutul și la capătul conductei, în m;

L —— lungime de la începutul până la capătul conductei, în m.

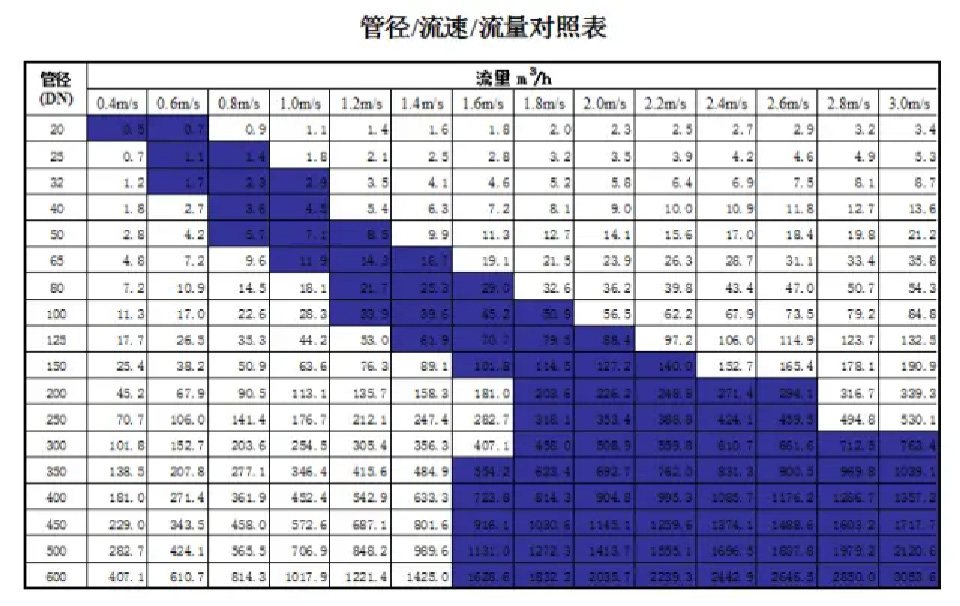

Notă: Rândul de sus este viteza curgerii

Partea mare de date din mijlocul tabelului de mai sus este traficul

Rândul din stânga este diametrul nominal al conductei de apă

Întrebare: „Pe care ar trebui să aleg cu atâtea debite?”

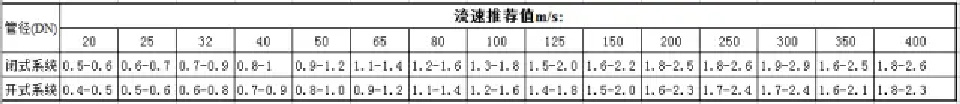

Nu te grăbi... Privește tabelul de mai jos (există o diferență între sistemul deschis și sistemul închis)
